1、樣件：

樣件為不銹鋼棒材和不銹鋼中通管，如下圖：

不銹鋼管，直徑：17mm

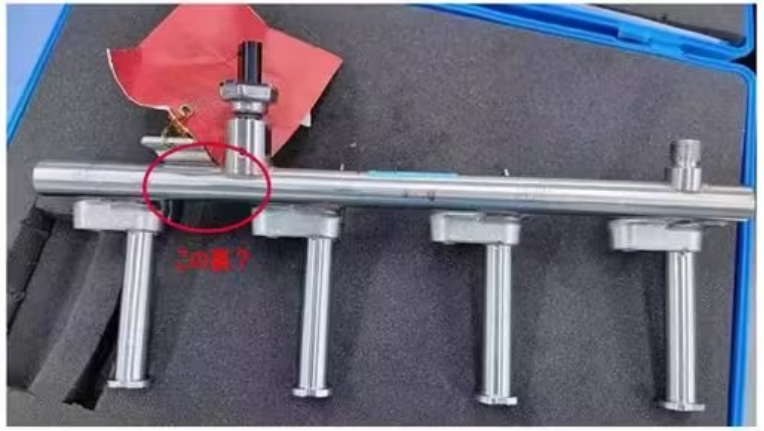

不銹鋼中通管，厚度：3.5mm（畫圈位置為發現泄漏位置）

2、檢測設備：

主機：OmniScan X3

探頭：10L16-A00

檢測方法：由于工件直徑小，探頭與工件接觸面有限，為了良好耦合，采用水浸方式進行檢測，后續考慮定制楔塊進行批量檢測

3、檢測圖像：

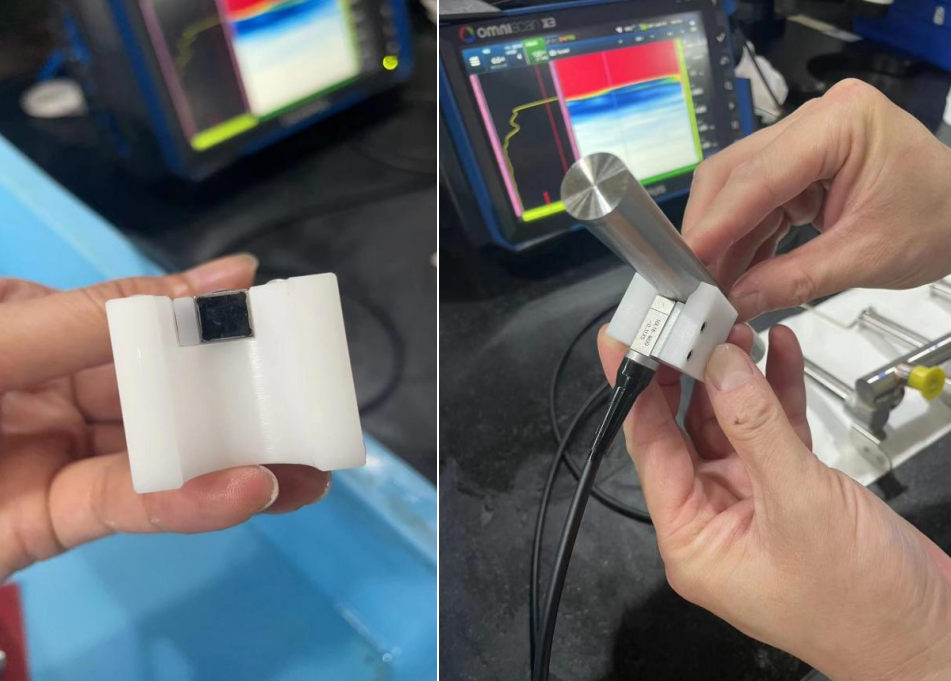

在實際檢測前期，由于楔塊未到貨，制作了工裝對探頭進行固定，使探頭能更好的貼合工件，檢測產品更便捷

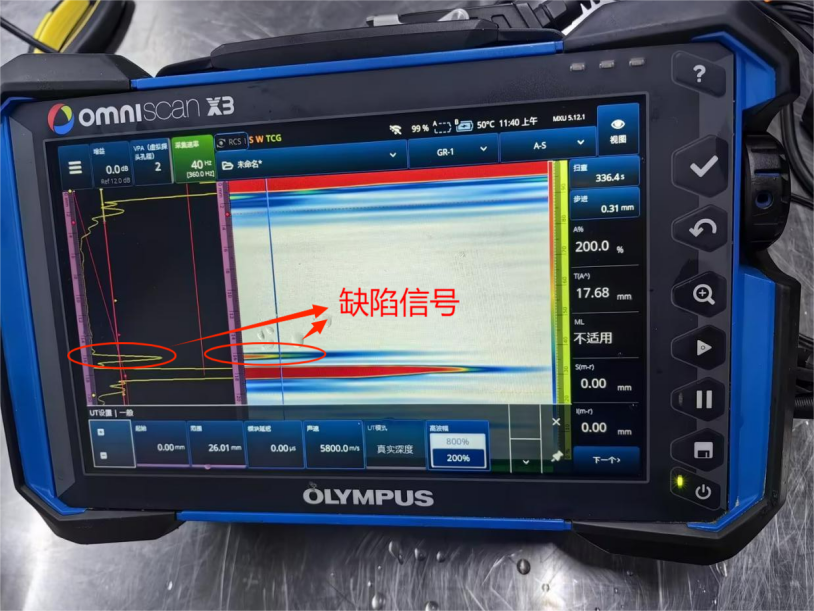

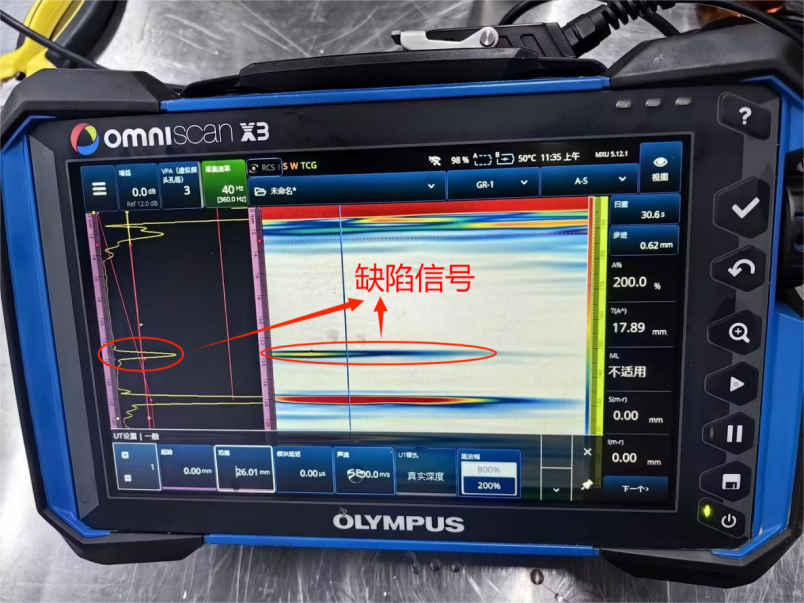

兩處φ0.5的人工孔缺陷檢測效果如上圖

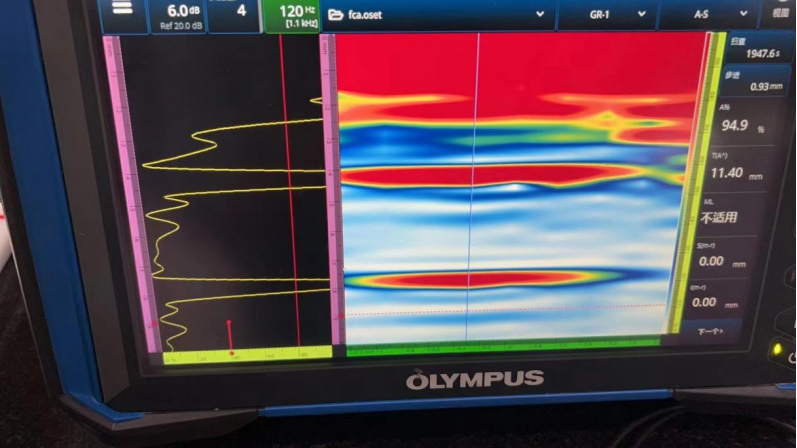

合格不銹鋼中空管圖像

不銹鋼中空管缺陷部位圖像

檢測總結：

小直徑不銹鋼管（棒）材表面與近表面的檢測使用渦流檢測就能達到良好效果，但對工件表面光潔度要求高，相控陣超聲能良好檢出小直徑不銹鋼管（棒）材內部缺陷，對于泄漏問題仍需要進行氣密檢查檢出泄漏位置。
